發布時間：2019-11-05 09:09 瀏覽次數：13069
 概 述： |

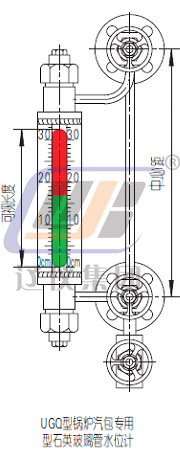

U G Q 系列鍋爐汽包專用型石英玻璃管水位計選用特制的耐高溫高壓的石英管制成。用于測量高溫高壓鍋爐汽包的水位。它借助于紅綠玻璃可實現汽紅液綠雙色顯示， 具有顯示清晰、結構簡單、耐高溫高壓、密封性能好、使用壽命長、安裝、操作、維護方便、可視方向和中心距均可調等優點。該系列產品廣泛用于測量石油、化工、天然氣、冶金、電力、軍工、食品等多個工業領域。
|
結構原理： |
U G Q 系列鍋爐汽包專用型石英玻璃管水位計主要由石英玻璃管、表體、紅綠玻璃、水柱管、上、下閥及排污閥等零、部件組成。水位計法蘭與汽包上的法蘭連接構成連通器，利用連通器原理和自然光在水中折、反射的光學原理來顯示液位。如果水位計夜間需要觀測或安裝位置的光線不好， 可配套安裝我公司的照明器， 這樣可使觀測效果更清晰， 更適合夜間巡視。上、下閥采用高溫高壓偏心直角針形閥， 耐高溫、高壓，密封性能好。液位計觀察窗采用高強度防爆玻璃防護， 當石英管意外爆裂時， 高強度防爆玻璃可以擋住高溫高壓蒸汽和破碎玻璃的強烈沖擊，能有效地保護操作工的安全。
 主要技術參數 ： |
◆中心距：普通型≤1000 m m（ 可根據 用戶需要特殊制作）
◆公稱壓力： ≤P N10.0M P a
◆工作溫度： ≤450 ℃
◆可視長度： 普通型= 中心距- 250 m m（ 可根據 用戶需要特殊制作）
◆自動封閉壓力： ≥0.3 M P a
◆沖洗、排污接口： N P T 1 / 2 ″ 內螺紋（ 可根據用戶需要特殊制作）
◆電光源電壓：A C 36 V 或A C 220 V
◆電伴熱電壓：A C 220 V
◆伴熱蒸汽壓力： ≤ 1.0 M P a
◆伴熱夾套接頭： G 1 / 2 ″外螺紋（ 也可根據用戶要求制作）
◆接液材質： 碳鋼、不銹鋼（ 可根據用戶需要特殊制作）
◆過程連接： 法蘭連接：H G / T 20592 - 2009 D N 20（可根據用戶需要特殊制作）
